Grüne Wärmenetzlösung bringt Quartier „PANDION VILLE“ auf Zukunftskurs

Quartier „Pandion Ville“ Bonn

Grüne Wärmenetzlösung bringt Quartier „PANDION VILLE“ auf Zukunftskurs

Quartier „Pandion Ville“ Bonn
  • Mehrfamilienhaus
  • Neubau
  • Fernwärme

YADOS liefert effizienzoptimierte Wärmeübergabe- und TWE-Systeme für 520 neue Wohneinheiten

Der zunehmende thermische Bedarf in der Gebäudebewirtschaftung fordert von Stadtentwicklern und Versorgern, effektive energetische Modelle bereitzustellen, die langfristig eine signifikante Senkung des Primärenergieverbrauchs und die Substitution fossiler Energieträger ermöglichen. Industriepartner YADOS bietet mit effizienzoptimierten Energietechnologien die geeigneten Instrumente, um die Dekarbonisierung des Wärmesektors voranzutreiben und neue intelligente Versorgungslösungen zügig im Wohnbau zu verankern.

Ein Quartier im Werden: von der ehemaligen Gallwitz-Kaserne zum modernen Wohnviertel

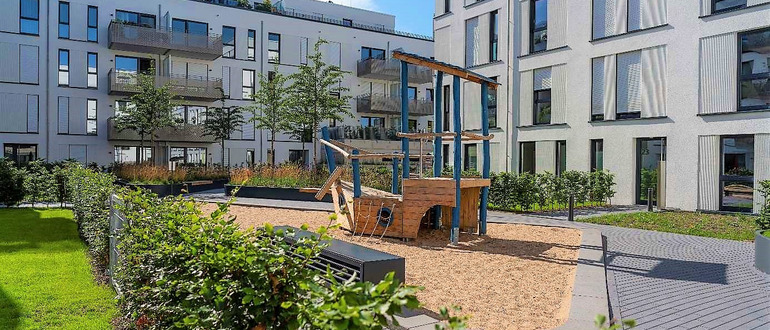

Wie eine zukunftsfähige, vorwiegend regenerativ gespeiste Versorgungsinfrastruktur entwickelt und installiert werden kann, zeigt das Quartiersprojekt „Pandion Ville“ im Stadtteil Bonn-Duisdorf. Das neue Wohn- und Geschäftsviertel entsteht derzeit auf dem 76.000 m2 großen Areal eines ehemaligen Militärgeländes – der in den 1930er Jahren erbauten Gallwitz-Kaserne. 2018 ließ die Kölner Pandion AG den ersten Spatenstich für das zukünftig größte Wohnquartier in Bonn setzen, 2024 soll der dritte und letzte Bauabschnitt fertiggestellt sein. Der bisherige Stadtteil Duisdorf wird dann um insgesamt 42.000 m2 Wohn- und 13.000 m2 Gewerbefläche gewachsen sein. Die energetische Versorgung der 520 neuen Wohneinheiten erfolgt durch die Stadtwerke Bonn Energie und Wasser (SWB EnW), die als Contracting-Partner für das gesamte Quartier Fernwärme mit einem besonders niedrigen Primärenergiefaktor bereitstellen.

Smarte Wärmeübergabe: Anschlusstechnologie als Effizienzhebel

Für das „Pandion Ville“ fertigte YADOS sechs indirekte Fernwärme-Kompaktstation YADO|PRO, die über jeweils zwei Heizkreise und eine nachgeschaltete Trinkwassererwärmung verfügen. Die modular erweiterbaren Übergabestationen wurden gemäß TAB (technischer Anschlussbedingungen) der SWB EnW und unter Berücksichtigung kundenseitiger Vorgaben objektspezifisch gebaut und bodenstehenden montiert.

CAD-Abbildung: YADOS Kälteverteiler YADO-SHARE

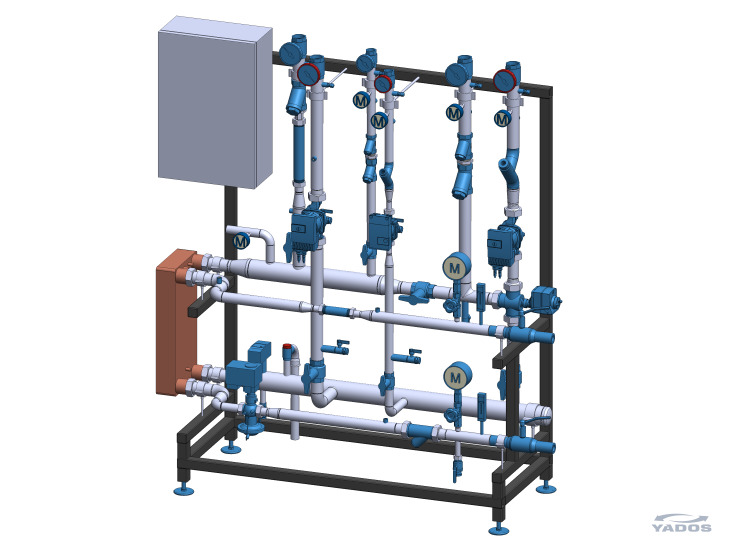

Abbildung: YADOS Fernwärmestation YADO|PRO 1I-*H-1IS (Anwendungsbeispiel)

Um den Energieaufwand für die thermische Versorgung von Gebäuden effizient zu drosseln, müssen die Planer eine optimierte Erzeuger-Verbraucher-Regulierung an der zentralen Achse der Wärmeübergabe ermöglichen. Differenziert nach Druck, Temperatur und aktueller Abnahmeanforderung übergibt die Verbindungseinheit zwischen Heizungsanlage und Anschlussleitung des Wärmenetzes das Wärmemedium. Je exakter die Wärmeübergabestation arbeitet, desto effizienter und bedarfsgerechter gestaltet sich die Netzführung. Direct Digital Control (DDC) Regelungskomponenten berechnen hierfür die erforderliche Vorlauftemperatur unter Berücksichtigung des jeweiligen Bedarfs, der Außentemperatur sowie der festgelegten Zeit- und Komfortvorgaben.

Energieeffizienz und Hygienekonformität durch leistungsstarke Trinkwassererwärmung

Die Trinkwarmwasserbereitung wird durch ein YADO|AQUA Trinkwassersystem im Speicherladesystem realisiert, das eine optimale Nutzung der eingesetzten Primärenergie ermöglicht und die hygienetechnischen Regelwerksvorgaben der Trinkwasserverordnung umfassend erfüllt.

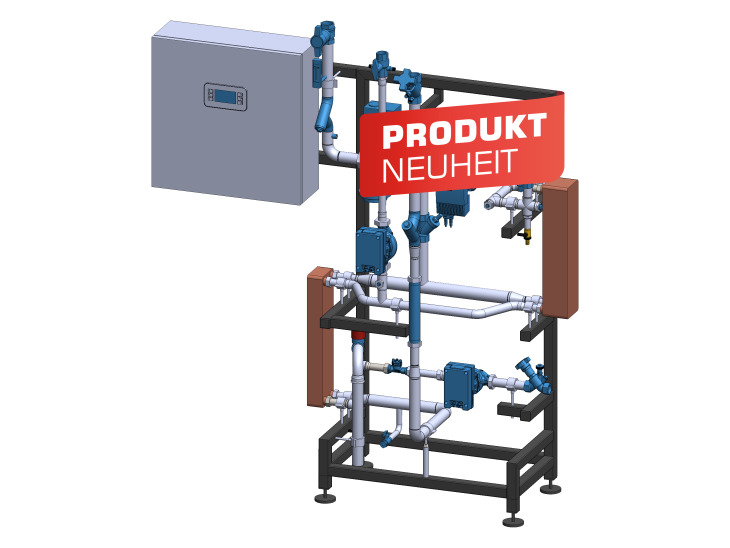

CAD-Abbildung: TrinkwassererwärmerYADO-AQUA RA Premium

Abbildung: TWE-System YADO|AQUA IL-RA Premium. Die Nutzung hoher primärseitiger Vorlauftemperaturen verringert signifikant den Heizwasservolumenstrom.

Das System basiert auf einem zweistufigen Speicherladesystem, bei dem durch Nutzung hoher primärer Vorlauftemperaturen der Heizwasservolumenstrom deutlich verringert werden kann. Das wirkt sich positiv auf die Bilanz der Anlage aus: Wärmeverluste in der Installation werden minimiert und die Energieaufwände für den Pumpenbetrieb spürbar verringert.

Dies gelingt durch eine spezielle Schaltung des Vor- und Nachwärmers (Plattenwärmeübertrager). Dabei wird der Zirkulationsvolumenstrom durchgehend erwärmt, sodass im Trinkwarmwasser-Pufferspeicher eine optimale Schichtung erreicht wird. Die kontinuierliche Erwärmung des Zirkulationsvolumenstroms im Rücklaufauskühlungsbetrieb vermeidet (hydraulisch) Stagnationswasser innerhalb des Trinkwassernetzes und gewährleistet die Einhaltung der thermischen Vorgaben zur Legionellenprävention.

Vorteile YADO|AQUA mit Trinkwarmwasserspeicher:

  • Unabhängig von der Zapfmenge prägt die Trinkwassererwärmung dem Trinkwarmwassernetz keine Druckschwankungen auf

  • Geringe Volumenstromänderungen im Primärwärmesystem (auch bei hohen Zapfmengen)

  • Der puffernde Trinkwarmwasserspeicher ermöglicht eine träge Regelung der Speicherladetemperatur, dadurch sehr geringe Temperaturschwankungen der Speicherladetemperatur

  • Geringe Verkalkungsneigung, da Temperaturspitzen bei Speicherladung vermieden werden

So lässt sich die Effizienz des Gesamtsystems zusätzlich verbessern:

  • Gut gedämmte Trinkwarmwasserleitungen

  • Gut gedämmte und hydraulisch abgeglichene Zirkulationsleitungen

  • Hohe Heizmitteltemperatur und hoher Warmwasserbedarf

  • Hochwertige Trinkwarmwasserspeicher zum Erhalt der natürlichen Schichtung im Speicher

  • Bedarfsgerechte Auslegung des Systems
