Als Gründungsmitglied des „Energiebündnis Rostock“ trägt die Universität Rostock seit langem aktiv zum erfolgreichen Gelingen der Energiewende bei. Getreu ihrem Motto „Traditio et Innovatio“ forscht die Hochschule unter anderem intensiv auf dem Gebiet der Erneuerbaren Energien. Auch bauliche und technische Maßnahmen auf dem Campus stehen ganz im Zeichen der energetischen Transformation.

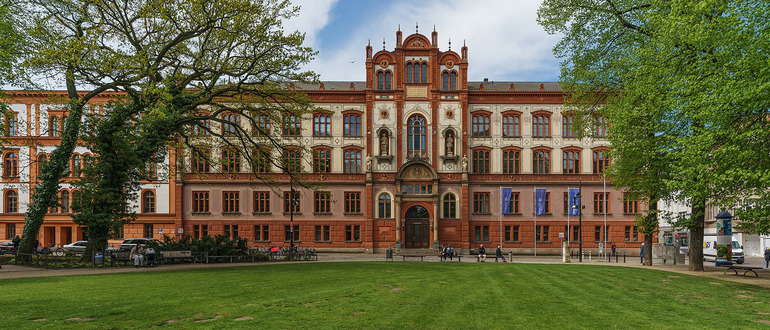

Mit 600 Jahren ist die Universität Rostock die drittälteste Hochschule Deutschlands und die älteste des Ostseeraums. Um die altehrwürdige Universität und den Standort Rostock noch attraktiver zu gestalten, plant das Land Mecklenburg-Vorpommern (MV) auf dem Universitätsareal in der Ulmenstraße mehrere Gebäude zu sanieren und zu modernisieren. Der Neubau einer geisteswissenschaftlichen Bereichsbibliothek mit Seminarzentrum sowie eines Verwaltungsgebäudes für das Institut für Qualitätsmanagement MV ist ab 2024 geplant.

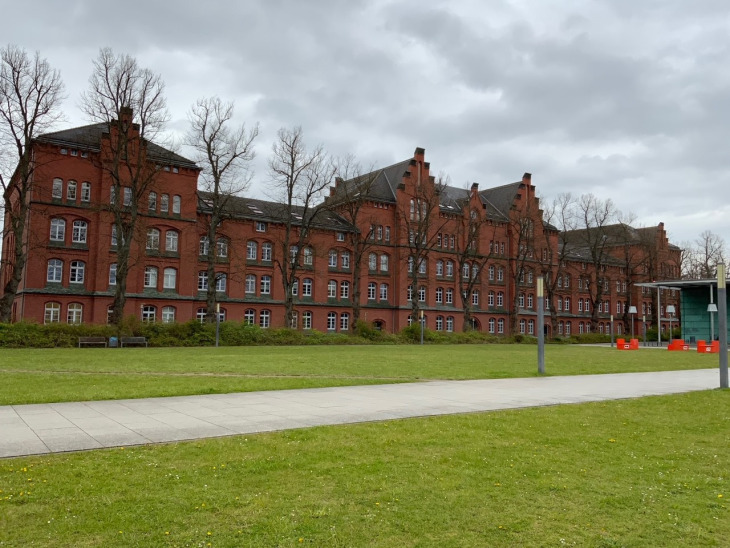

Die (energetische) Infrastruktur der Bestandsgebäude, z. B. Haus 2 und Haus 3 auf dem sogenannten Ulmencampus in der Ulmenstraße, sollte bereits im Vorfeld der denkmalgerechten Sanierungen den künftigen Erfordernissen angepasst oder im Bedarfsfall erneuert werden. Für das Staatliche Bau- und Liegenschaftsamt Rostock (SBL Rostock), Bauherrin des Landes, hat YADOS im Ulmencampus die zentrale Fernwärmestation einschl. Heizungsverteilung für den Betrieb der Universität Rostock geliefert.

Ein besonderes Augenmerk lag auf der Verortung, Konzeption und Installation einer neuen Fernwärmestation inklusive Heizungsverteiler. Die vom SBL Rostock auf Basis einer EU-weiten Ausschreibung beauftragte Heizungsfirma entschied sich dafür, leistungsstarke und erprobte YADOS- Komponenten einzusetzen, die bei angemessenen Investitions- und Nutzungskosten zu einer spürbaren Verringerung des Energiebedarfs und der Betriebskosten beiträgt: Eine objektspezifisch maßgeschneiderte Fernwärmeübergabestation YADO|PRO 2l-0H 3000kW sowie ein Heizungsverteiler YADO|SHARE 2E-3H 3000kW sichern heute eine stabile und wirtschaftliche Wärmeversorgung auf dem Ulmencampus.

Ihre Fernwärme bezieht die Uni Rostock von den Stadtwerken Rostock AG (SWRAG). Der Energiedienstleister setzt unter anderem auf das Kraft-Wärme-Kopplungsverfahren (KWK): Nahezu 70% ihrer thermischen Energie beziehen die SWRAG aus dem Gas- und Dampfturbinen Heizkraftwerk in Marienehe. (Quelle: www.swrag.de)
Die gleichzeitige Erzeugung von Strom und Wärme mit KWK gilt als besonders umweltschonend und wirtschaftlich: Schließlich können erdgasbefeuerte BHKW bei der getrennten Erzeugung von elektrischer und thermischer Energie bis zu 60 Prozent CO2 und bis zu 50 Prozent Primärenergie einsparen.

Für einen präzisen und nachhaltigen Fernwärmenetzbetrieb sind niedrige Rücklauftemperaturen (RLT) unverzichtbar - denn abhängig von der Temperaturdifferenz zwischen Vorlauf-Temperatur (VLT) und RLT verringert sich der primäre Volumenstrom. Bei einer VLT von 80 °C und einer Senkung der RLT von 55 auf 40 °C wird der Heizwasservolumenstrom bereits um 30 Prozent minimiert. Das erhöht die Erzeugereffizienz, reduziert thermische Rücklauf-Leitungsverluste und den elektrischen Pumpenaufwand.

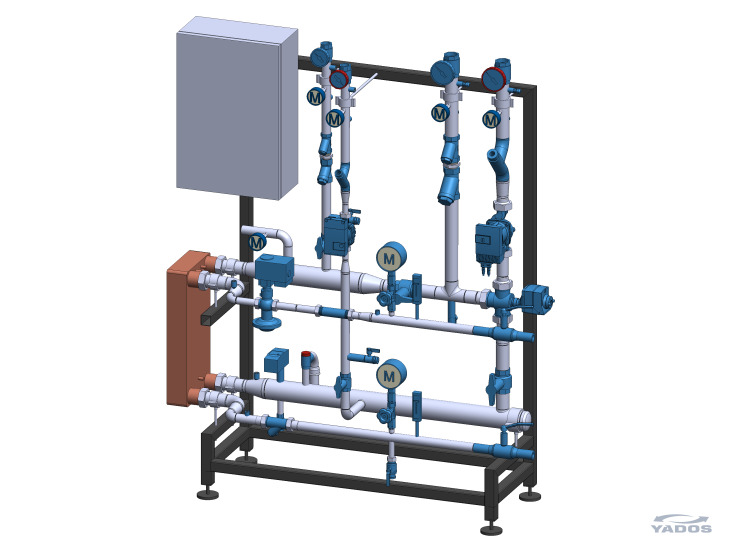

Maßgeblichen Einfluss auf eine wirkungsvolle Absenkung der RLT nimmt die eingesetzte Wärmeübergabetechnologie. In Rostock übergibt eine flexible, indirekte Fernwärmestation vom Typ YADO|PRO 2l-0H 3000kW die netzseitig bereitgestellte Wärmeenergie druck-, temperatur- und bedarfsspezifisch an die hydraulisch über zwei Wärmeübertrager getrennte Kundenseite. Je nach versorgungstechnischer Anforderung können die Anlagen auch mit drei oder vier Wärmeübertrager-Gruppen ausgestattet werden. Eine weitere Option ist der Anlagenaufbau mit zusätzlichem Trinkwassererwärmungssystem.

Um eine bedarfsgerechte Vorlauftemperatur zu ermitteln, berücksichtigen in der Übergabestation integrierte Direct Digital Control (DDC)-Regelungen neben der Außentemperatur die individuell gewählten Zeit- und Komfortvorgaben der Verbraucherseite.

Für die Verteilung der thermischen Leistung sorgt der 3000kW Heizungsverteiler YADO|SHARE 2E-3H. Das Modul versorgt die Heizkreise „Nahwärmenetz-Bestand“ und „Bibliotheken-Neubau“ sowie den Heizkreis „Haus 3, Institut für Mathematik“. Insgesamt bedienen die YADOS Komponenten eine Gesamtfläche von ca. 42.600 m2.

Fließschema Heizungsverteiler YADO|SHARE

Seit dem Sommer 2020 wird das Haus 2 auf dem Ulmencampus, in dem sich die alte Fernwärmestation befand, entkernt und saniert. Die Verlegung der neuen Fernwärmeleitung und einer 100 m langen Fernwärmetrasse - im Rahmen einer vom SBL Rostock durchgeführten Infrastrukturmaßnahme - über das Unigelände sollte frühzeitig, außerhalb der Heizperiode 2020 erfolgen und bis Beginn der folgenden Heizperiode im September 2020 abgeschlossen sein. Entsprechend zeitnah wurden die neue YADOS Fernwärmeübergabestation und der Heizungsverteiler geplant, gefertigt und installiert.

Versorgungstechnische Sanierungen im Bestand stellen immer wieder hohe Anforderungen an Planer, Ingenieure und ausführende Gewerke. So auch in Rostock. "Auf dem Campus bestanden besondere Anpassungserfordernisse, da die Platzverhältnisse im Heizungs- bzw. Technikraum mit den darin verbauten Komponenten der verschiedenen Gewerke wie Heizung, Lüftung und Elektroinstallationen sehr begrenzt war“, erklärt Tilo Voss, zuständiger Projektleiter des vom SBL Rostock beauftragten Ingenieurbüros Hartmann, Gesellschaft für Technische Gebäudeausrüstung mbH.

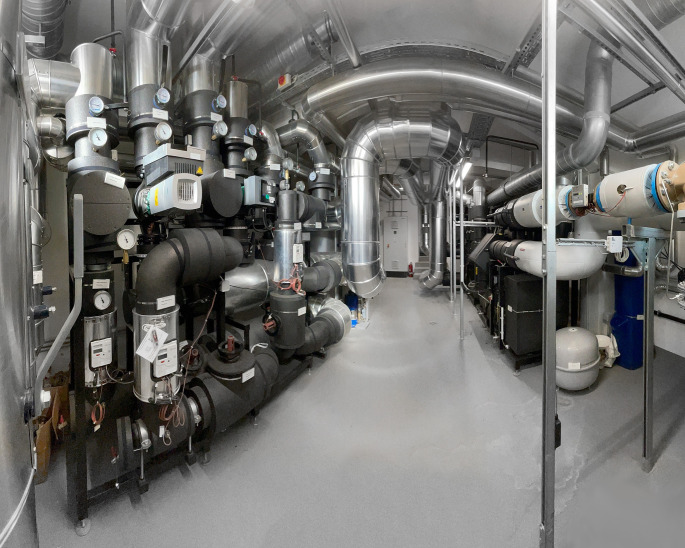

Der Raum bzw. das Tunnelgewölbe für die neue Übergabestation umfasst lediglich ca. 41 m2 Fläche bei einer Deckenhöhe von durchschnittlich 2,50 m und geringer Einbringöffnung. Die einzubringende YADO|PRO Übergabestation wurde daher von YADOS in drei Bauteilen gefertigt und geliefert.
Der Heizungsverteiler YADO|SHARE, der auf einer Fläche von 2,4 m² Platz finden musste, wurde ebenfalls als geteiltes Modul geliefert. YADOS Heizungsverteiler können grundsätzlich individuell nach objektspezifischen Anforderungen und Gegebenheiten konfiguriert werden. Anschlussrichtung und die Anzahl der Heizkreise sowie die Anbringung auf Stand- oder Wandrahmen sind frei wählbar.
Da sämtliche Heizkreise mit Pumpengruppen fertig vormontiert werden, ist das Fehlerrisiko bei der Installation äußerst gering: Die Einbringung, Montage und Inbetriebnahme der Anlagen(teile) in Rostock erfolgte ohne Probleme. Auch die Einbindung sämtlicher Komponenten in die übergeordnete Gebäudeleittechnik der Universität funktionierte reibungslos mit den von Haus aus plug-and-play- fähigen YADOS Modulen.

Eingesetzte YADOS Produkte:

• Fernwärmeübergabestation YADO|PRO 2l-0H 3000kW
• Heizungsverteiler YADO|SHARE 2E-3H 3000kW

Projektverlauf:

• Entwurfsplanung: 2018
• Ausführungsplanung: 2019
• Ausführungsbeginn: Mai 2020 - September 2020
• Abnahme und IBN der Anlagen: September2020

Fotos: Universität Rostock
